1、化工企業常用通用閥門

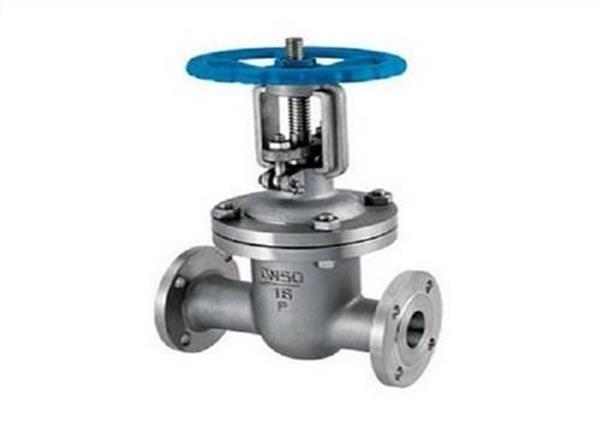

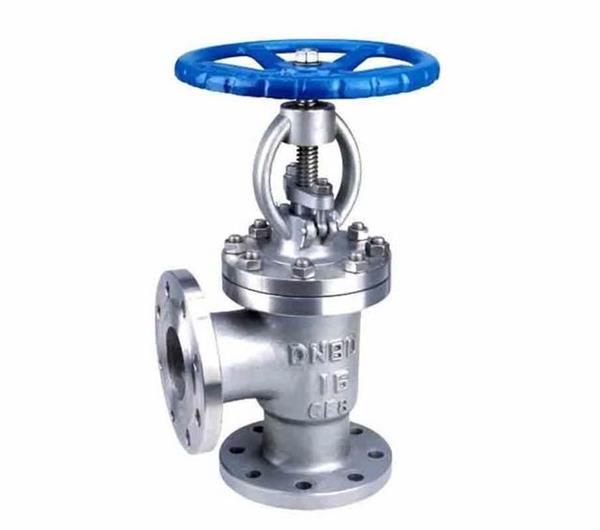

通用有閘閥、截止閥、節流閥、蝶閥、球閥、隔膜閥、旋塞閥、止回閥、安全閥、減壓閥、蒸汽疏水閥、排污閥等。

2、閥門的命名規則

閥門型號由閥門類型、驅動方式、連接形式、結構形式、密封面材料或襯里材料類型、壓力代號或工作溫度下的工作壓力、閥體材料七部分組成。

編制的順序按：閥門類型、驅動方式、連接形式、結構形式、密封面材料或襯里材料類型、公稱壓力代號或工作溫度下的工作壓力代號、閥體材料。

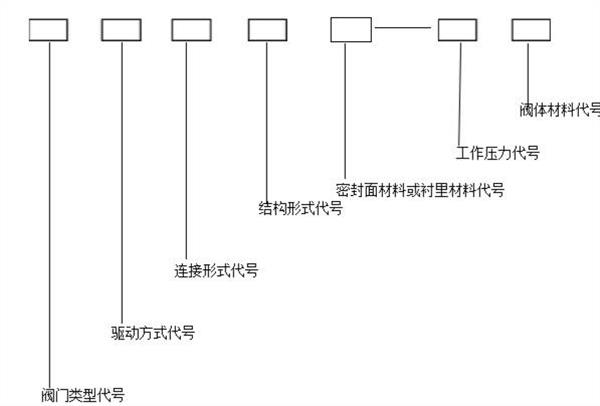

閥門命名規則順序圖

3、各類代號詳細介紹

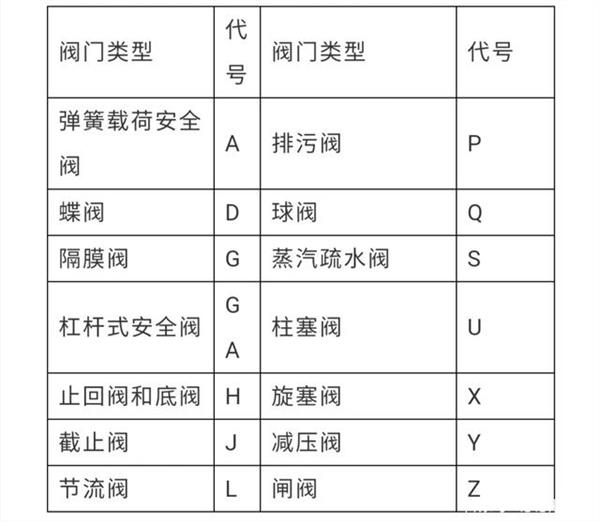

a、閥門類型代號用漢語拼音字母表示，如圖

閥門代號表示方法

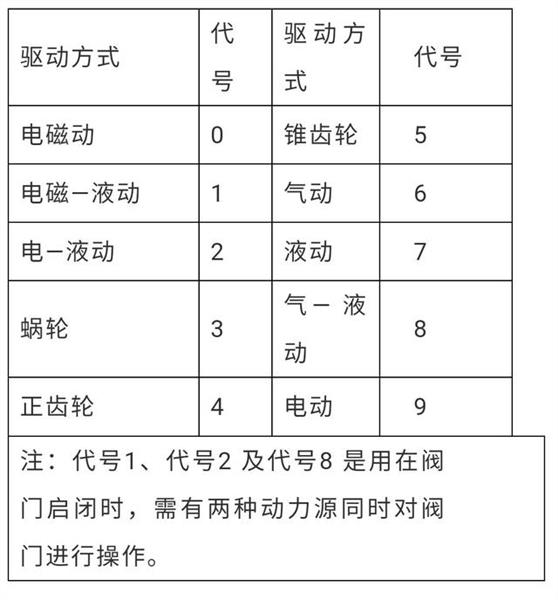

b、驅動方式代號用阿拉伯數字表示，如圖

驅動方式說明

備注：

1、安全閥、減壓閥、疏水閥、手輪直接連接閥桿操作結構形式的閥門，本代號省略，不表示。

2 對于氣動或液動機構操作的閥門：常開式用6K、7K 表示；常閉式用6B、7B 表示；

3 防爆電動裝置的閥門用9B 表示；

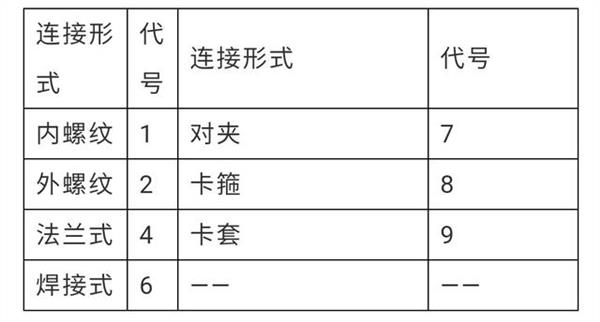

c、連接形式代號用阿拉伯數字表示，如圖

連接形式表示方法

d、閥門結構形式用阿拉伯數字表示，具體見附件所示。

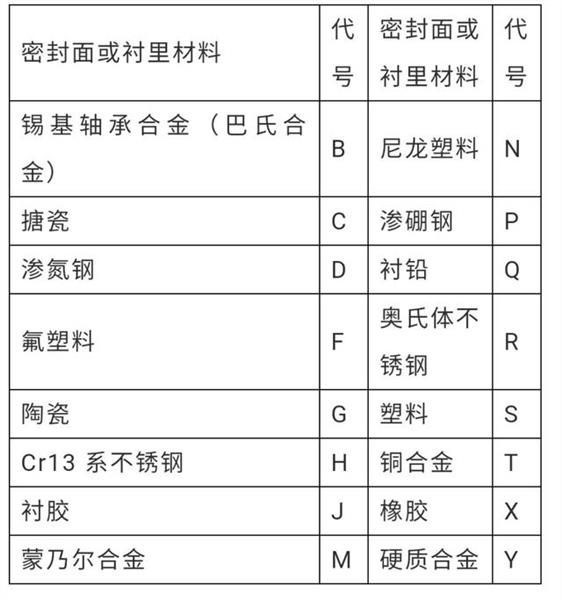

e、密封面或襯里材料代號。 除隔膜閥外，當密封副的密封面材料不同時，以硬度低的材料表示。閥座密封面或襯里材料代號按如圖 規定的字母表示。

材料代號

備注：

1 隔膜閥以閥體表面材料代號表示。

2 閥門密封副材料均為閥門的本體材料時，密封面材料代號用“W”表示。

3 壓力代號

4 閥門使用的壓力級符合GB/T l048 的規定時，采用GB/T 1048 標準10 倍的兆帕單位（MPa）數值表示。

5 當介質最高溫度超過425℃時，標注最高工作溫度下的工作壓力代號。

6 壓力等級采用磅級（1b）或K 級單位的閥門，在型號編制時，應在壓力代號欄后有l(wèi)b 或K 的單位符號。

7 公稱壓力小于等于1.6MPa 的灰鑄鐵閥門的閥體材料代號在型號編制時予以省略。

8 公稱壓力大于等于2.5MPa 的碳素鋼閥門的閥體材料代號在型號編制時予以省略。

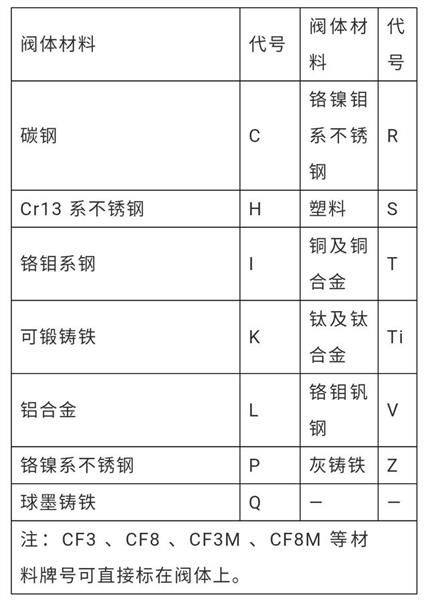

f、閥體材料代號用阿拉伯字母表示，如圖

閥體材料代號

4、總結

如果出現如下情況，命名規則中部分代號可以省略。對于連接形式為“法蘭”、結構形式為：閘閥的“明桿”、“彈性”、“剛性”和“單閘板”，截止閥、節流閥的“直通式”，球閥的“浮動球”、“固定球”和“直通式”，蝶閥的“垂直板式”，隔膜閥的“屋脊式”，旋塞閥的“填料”和“直通式”，止回閥的“直通式”和“單瓣式”，安全閥的“不封閉式”、“閥座密封面材料”在命名中均予省略。

舉例：

Z942W-1 電動楔式雙閘板閘閥。

Q21F-40P 外螺紋球閥。

G6K41J-6 氣動常開式襯膠隔膜閥。

D741X-2.5 液動蝶閥。

J961Y-P54170V 電動焊接截止閥。
